Jaké jsou vady svárů?

Vady ve svarech – přehled, příčiny a prevence

Vady svarů významně ovlivňují pevnost a bezpečnost konstrukcí. Mohou být příčinou únavových lomů a deformací. Za vadu se považuje jakákoli odchylka od norem nebo technických požadavků.

1. Typy vad podle viditelnosti

• Vnější (povrchové) – zjistitelné pohledem nebo jednoduchým měřením (např. trhliny, póry, neprůvar, zápaly).

• Vnitřní (skryté) – detekovatelné pouze pomocí nedestruktivních zkoušek (např. dutiny, vměstky, bubliny, staženiny).

2. Rozdělení vad dle přípustnosti

• Přípustné – dle norem neohrožují bezpečnost, není nutná oprava.

• Nepřípustné

  • Opravitelné – lze opravit bez ohrožení integrity.

  • Neopravitelné – ohrožují funkci výrobku, nutná likvidace.

3. Typy vad podle tvaru

• Bodové – mikropóry, vměstky.

• Plošné – trhliny, studené spoje, neprůvary.

• Objemové – plynové dutiny, bubliny, oxidace, struska, krápníky, rozměrové odchylky.

4. Typy vad podle polohy

• Povrchové – trhliny, zápaly, póry, neprovařený kořen.

• Vnitřní – bubliny, vměstky, dutiny.

5. Hlavní vady a jejich příčiny

Trhliny

• Studené – způsobeny složením materiálu (vysoký obsah C, Mn, S).

• Horké – vznikají působením vodíku a při chladnutí (pod 300 °C).

• Žíhací – vlivem teplotního rozdílu, u Cr/V ocelí při 500–600 °C.

• Lamelární – při vysokých teplotách, mohou se šířit i za studena.

• Kráterové – při náhlém ukončení sváření, vznikají smrštěním kovu.

Neprůvary

• Nedostatečné natavení materiálu, nevhodná příprava, nízký proud, příliš vysoká housenka nebo rychlost svařování.

Studené spoje

• Špatné spojení svaru s materiálem. Vzniká při nízkém proudu nebo špatném vedení elektrody.

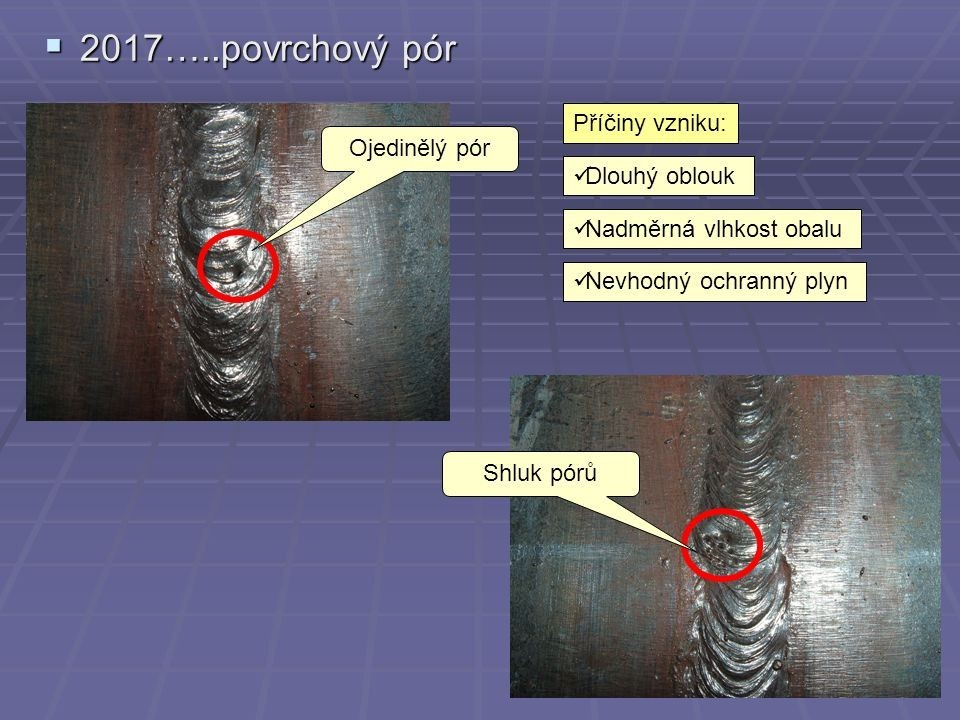

Póry a bubliny

• Příčiny: vlhký ochranný plyn, nečistoty, příliš dlouhý oblouk, vysoká rychlost sváření, nízký proud.
