Jak zapojit svářecí kabely ke svářečce - polarita?
🔌 Polarita svařovacích proudů a zapojení kabelů
⚡ Co je polarita a proč na ní záleží?
Rozložení tepla při svařování závisí na polaritě:
-
Kladný pól (anoda): více tepla
-
Záporný pól (katoda): méně tepla

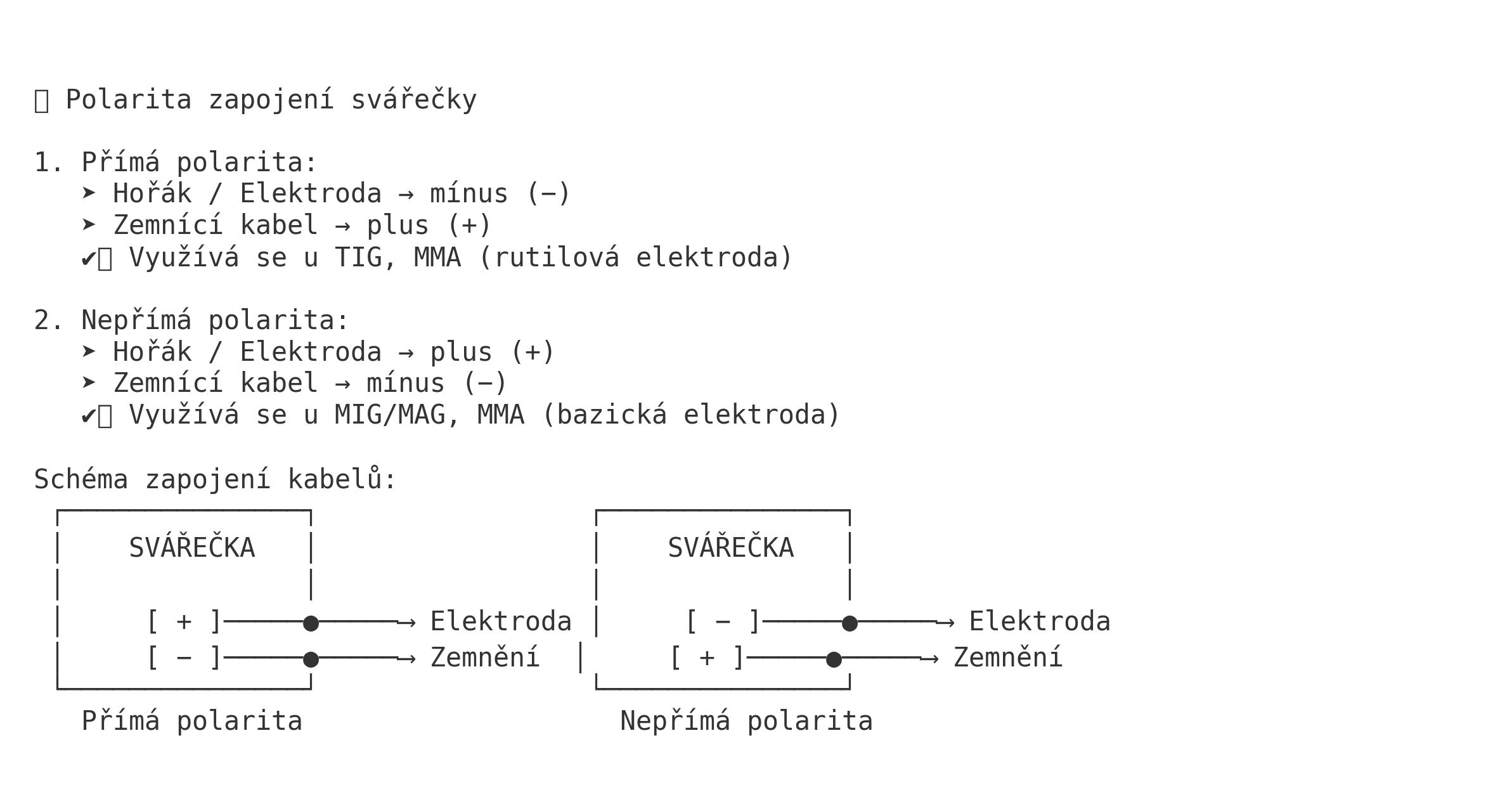

Podle zapojení rozlišujeme:
| Typ polarity | Zapojení |
|---|---|
| Přímá polarita | Hořák/elektroda = mínus (−), zemnění = plus (+) |
| Nepřímá polarita | Hořák/elektroda = plus (+), zemnění = mínus (−) |
🔧 Polarita dle svařovací metody
| Typ svářečky | Nepřímá polarita | Přímá polarita |
|---|---|---|
| MMA (invertor) | ✔ bazické elektrody | ✔ rutilové elektrody |
| MMA (trafo) | ✘ nepoužitelná | ✔ rutilové elektrody |
| MIG/MAG (invertor i trafo) | ✔ běžné použití | ✘ nepoužitelná |
| TIG DC (invertor) | ✘ nevhodná | ✔ standardní použití |
| TIG AC/DC (invertor) | ✔ jen při nízkých proudech (např. hliník) | ✔ doporučeno, šetří elektrodu |
✅ Shrnutí
-
Nepřímá polarita (hořák/elektroda na +) je standard u MIG/MAG a MMA
-
Přímá polarita (hořák/elektroda na −) se využívá hlavně u TIG a starších zařízení
-
Řiďte se doporučením výrobce elektrody či svářečky
