Jak převést své odpadní teplo na elektřinu?
Jak si ze svého odpadního tepla vyrobím až 25kW elektřiny

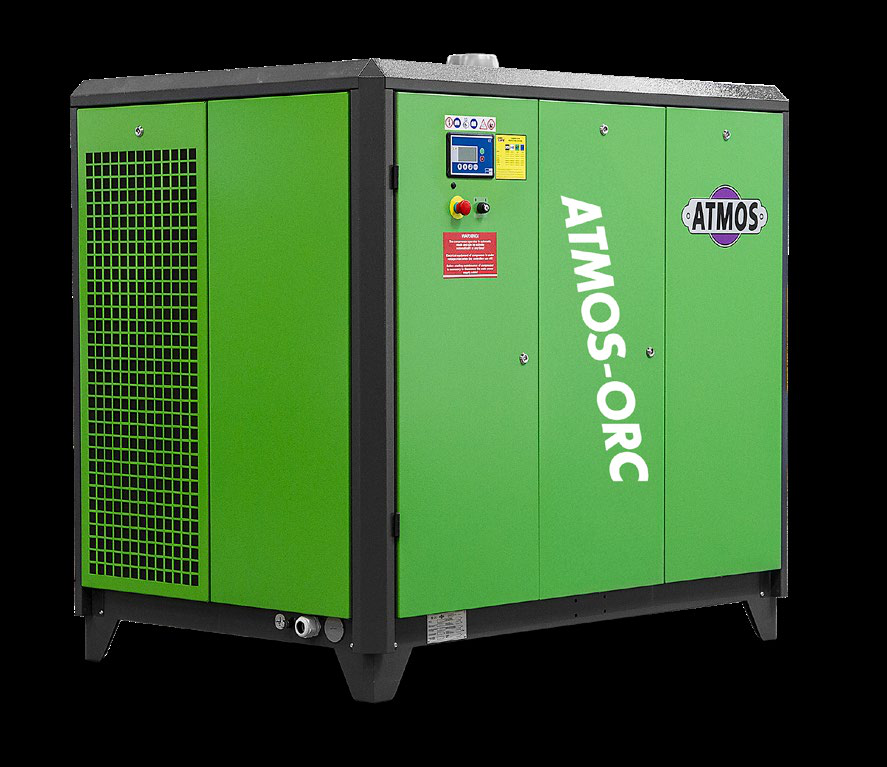

ATMOS ORC
Máte ve firmě nějaké odpadní teplo? Zde je řešení, jak si jej převést přímo na elektřinu (návratnost 1-3 r.).

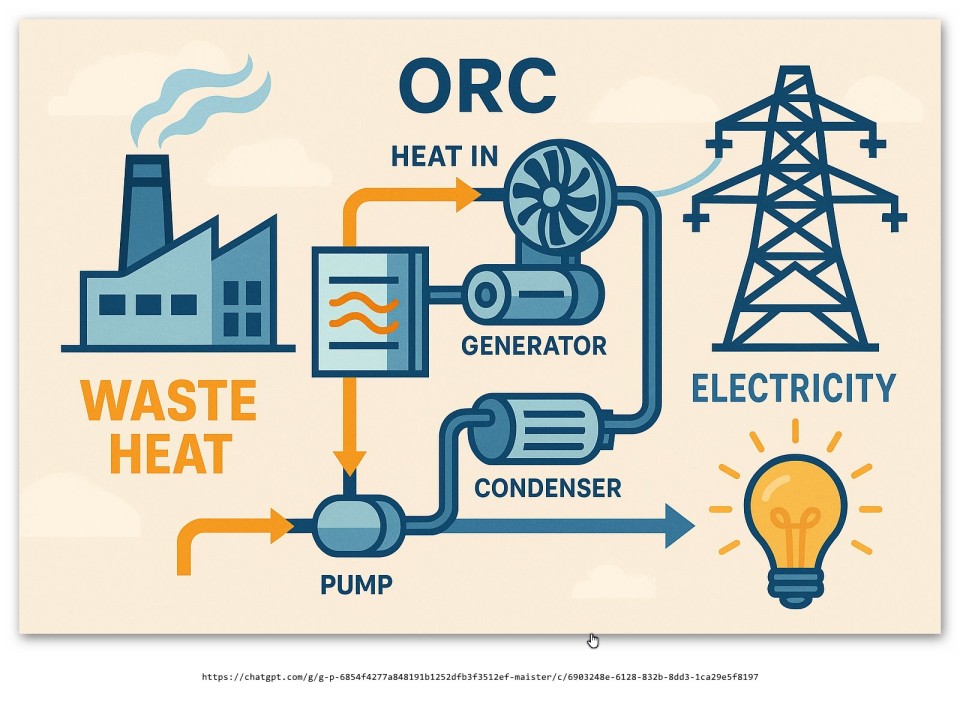

Organický Rankinův cyklus (ORC) promění i nízkopotenciální teplo na elektřinu.
Elektrárna nové generace – malá, chytrá, zelená
- Výroba elektrické energie pro vlastní spotřebu, možnost zeleného bonusu.
- Kombinovaná výroba elektřiny a tepla (CHP), modulární koncepce – i mimo budovu.
- Rychlá návratnost investice – už od 1,2 roku.
- Vhodné pro dotační programy, možnost financování.
- Navrhneme, vyrobíme a nainstalujeme na klíč.
Hlavní přednosti technologie
- I nízká teplota má potenciál – vstupní proudy již od 85 °C.
- Typický elektrický výkon 7–25 kW, vstupní teplo 70–250 kW.
- Robustní účinnost v širokém rozsahu podmínek.
- Bezpečné, ekologicky šetrné médium (netoxické, nehořlavé, GWP=1, ODP=0).
- V souladu s ČR/EU energetickou politikou a principy cirkulární ekonomiky.
Ekonomická návratnost (příklad 15 kW, 6 Kč/kWh)
| Provozní režim | Hod/rok | Roční úspora | Návratnost |
|---|---|---|---|
| Nepřetržitý provoz (celoročně) | 8 760 | 788 400 Kč | 1,2 roku |
| 3 směny, 5 dní v týdnu | 6 240 | 561 600 Kč | 1,7 roku |
| 2 směny, 5 dní v týdnu | 4 160 | 374 400 Kč | 2,5 roku |
Pozn.: Výpočet vychází z uvedené ceny elektřiny vč. regulované složky a výkonu ORC 15 kW.
Typické aplikace
Bez-emisní využití odpadního tepla v energeticky náročných provozech – teplo horkých plynů, provozních kapalin a dalších médií:
Bioplynové stanice, sklárny, cementárny, spalovny, petrochemie, dřevozpracující průmysl, gumárny, hutě aj.

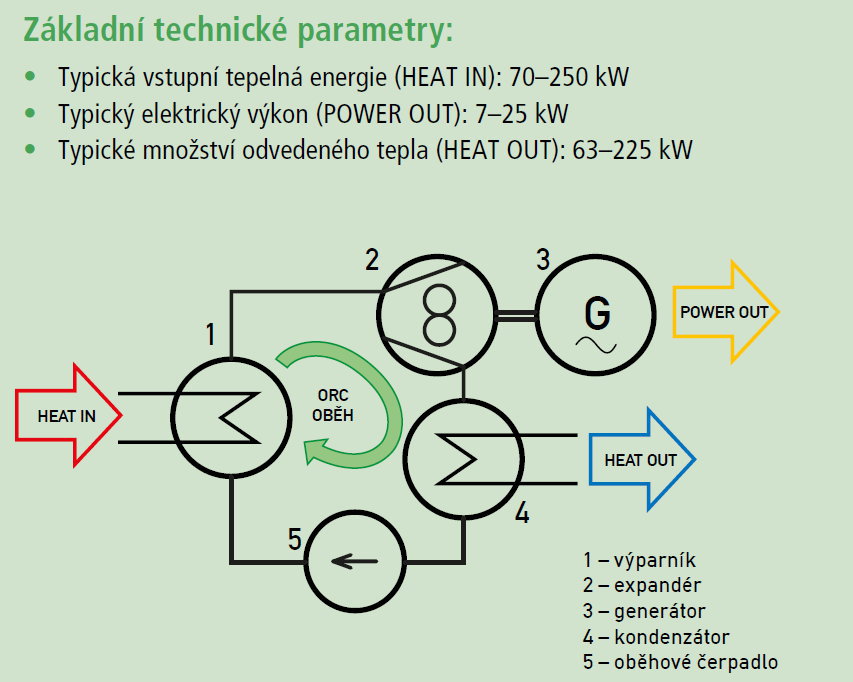

Schéma ORC okruhu
Ekologie a udržitelnost
Podpořte cirkulární ekonomiku a snižte náklady na elektrickou energii. ATMOS ORC zvyšuje účinnost procesů a přispívá k ochraně životního prostředí.
Technologie vyvíjená 6 let ve spolupráci s akademickými partnery, s podporou programu „The Country for the Future“ (MPO).
Je potřeba znát odpovědi na tyto otázky:
- Na jaké teplotě je odpadní teplo k dispozici? (Např. v °C.)
- Je shora nějak omezená teplota, na kterou lze odpadní proud - spaliny ochladit? (Například u spalin obsahujících oxidy síry to je teplota tání síry cca 115 °C.)
- Jaký je průtok média, které je nositelem odpadního tepla? Nejlépe hmotnostní průtok. Při znalosti složení média, respektive jeho hustoty, poslouží i objemový průtok.
- Dochází k fluktuacím - změnám parametrů odpadního proudu v průběhu dne? Především co se týče průtoku a teploty?
- Rozsah průměrných teplot okolí v místě instalace.
- Existuje ve stávajícím provozu zákazníka nějaký chladicí okruh? Jaká je jeho chladicí kapacita? Je tato kapacita využita či má rezervy?
- Je v plánu kogenerační provoz?
V případě zájmu volejte Ing. Patricie Soukalová 731 033 677
